当前位置:主页>产品中心>金相检测产品>金相切割机金相切割机

产品类别:金相切割机

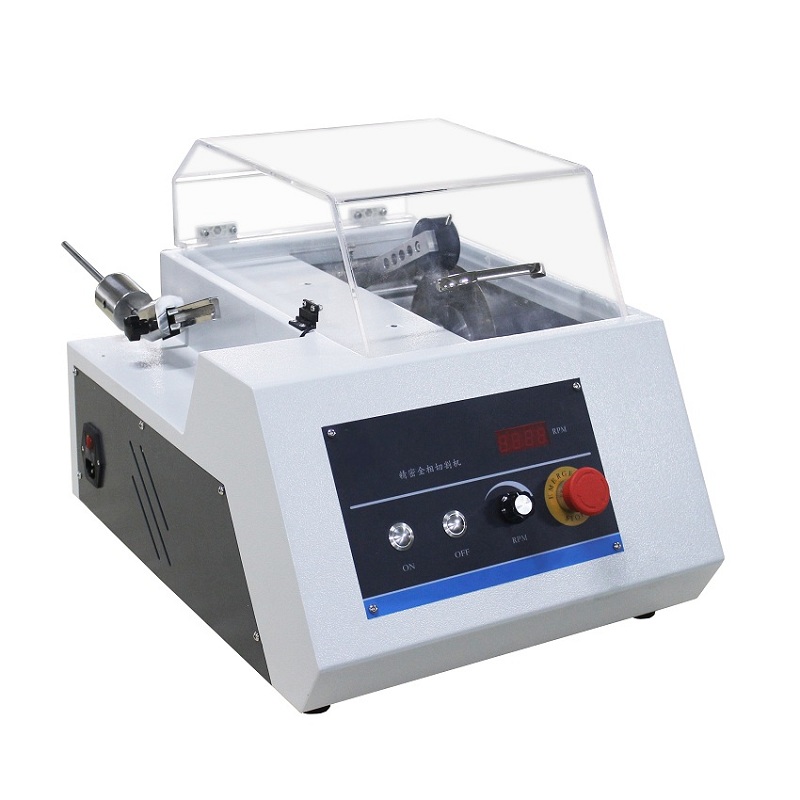

名  称:ZYC-150 中低速精密切割机

品  牌:众研

产品简介:ZYC-150 中低速精密切割机 采用封闭透明防护罩、安全开关为操作者提供保护,便于观察;通过重力加载系统,准确微调被加工物件的进给速度,减少样品损害;闭环控制切割,防止过载烧坏电机、电路等;样品切割完成时,切割机能自动停止,可实现无人看守加工;使用超薄切割片,如0.4毫米厚的金刚石切割片,样品横向精密移动,移动精度为0.01毫米,实现样品的精密切割。

  • 总 述
  • 技术参数表
  • 基本配置
  • 可选配置
  • 相关资料

产品特点:

1、封闭透明防护罩、安全开关为操作者提供保护,便于观察;

2、通过重力加载系统,准确微调被加工物件的进给速度,减少样品损害;

3、闭环控制切割,防止过载烧坏电机、电路等;

4、样品切割完成时,切割机能自动停止,可实现无人看守加工;

5、使用超薄切割片,如0.4毫米厚的金刚石切割片,样品横向精密移动,移动精度为0.01毫米,实现样品的精密切割;

6、7套不同样品夹具,满足不同样品的切割要求;

7、大尺寸的线路板台面切割装置(选件),方便薄片材料、电路板、玻璃等大尺寸的制样切割;

8、采用烧结金刚石锯片,轻松实现玻璃、线路板、岩石等各类坚硬材料的准确切割。

名称

规格

切割片

标配金刚石切割片150×12.7×0.5mm(6inch)

切割定位精度

0.01mm

内置冷却装置

切削液自动循环冷却(切割片带动水槽水循环冷却)

无刷直流电机

功率:750W  转速:0-1500r/min

显示屏

LED数字显示

紧急制动装置

急停开关

电源

AC220V  50Hz

外形尺寸(宽×深×高)

455×610×380 mm

重量

33kg


名称

数量

名称

数量

ZGWL150切割片

1片

扳手13-15   14-17

各1把

单马鞍状夹具

1套

微分头

1个

双马鞍状夹具

1套

内六角扳手(2.5mm)

1把

不规则夹具

1套

内六角扳手(4.0mm)

1把

镶嵌夹具(30mm)

1套

内六角扳手(5.0mm)

1把

镶嵌夹具(40mm)

1套

电源线

1根

泪滴状夹具

1套

使用说明书

1份

平口夹具

1套

合格证

1张

切割液200ml

1瓶

小心轻放标签(贴玻璃罩侧边)

1张


ZGWH系列切割片

适用于硬材料及精密切割

规格:100mm(4inch)100×0.3×12.7mm

            125mm(5inch)125×0.38×12.7mm

            175mm(7inch)175×0.5×12.7mm

ZMCL切削液

适用于切割片配合使用,可防止样品产生过热、烧伤影响。

规格:1:20加水稀释

包装:1L瓶

台面切割装置

适用于薄片、玻璃、电子线路板等切割。

切割规格:180×160×20
